Logiciel DESKPROTO V.7

LES AVANTAGES

• Vous n’avez plus à attendre !  Avec Desk Proto votre prototype est réalisé dans l’heure.
• Vous utilisez vos machines existantes.
• Vous avez le choix du matériau sans aucune limite.
• Vous avez le choix du type d’usinage

PRINCIPE DE FONCTIONNEMENT

EN MODE 3 AXES

Le logiciel Desk Proto lit le fichier STL, il le  visualise à l’écran en mode triangle ou en mode ombré.
Il est alors possible à l’opérateur de modifier si besoin chacune des échelles sur chacun des axes .
Il est aussi possible de choisir, d’usiner le modèle, l’électrode en graphite, ou moule à partir du même fichier STL.

Dès que l’opérateur a choisi un angle sous lequel l’usinage doit être fait, le système projette une grille rectangulaire au pas désiré, sur le fichier STL, ensuite il élimine les facettes cachées.
C’est cette grille qui servira de base pour le calcul du parcours d’outil.
Cette grille est visualisée sur écran.

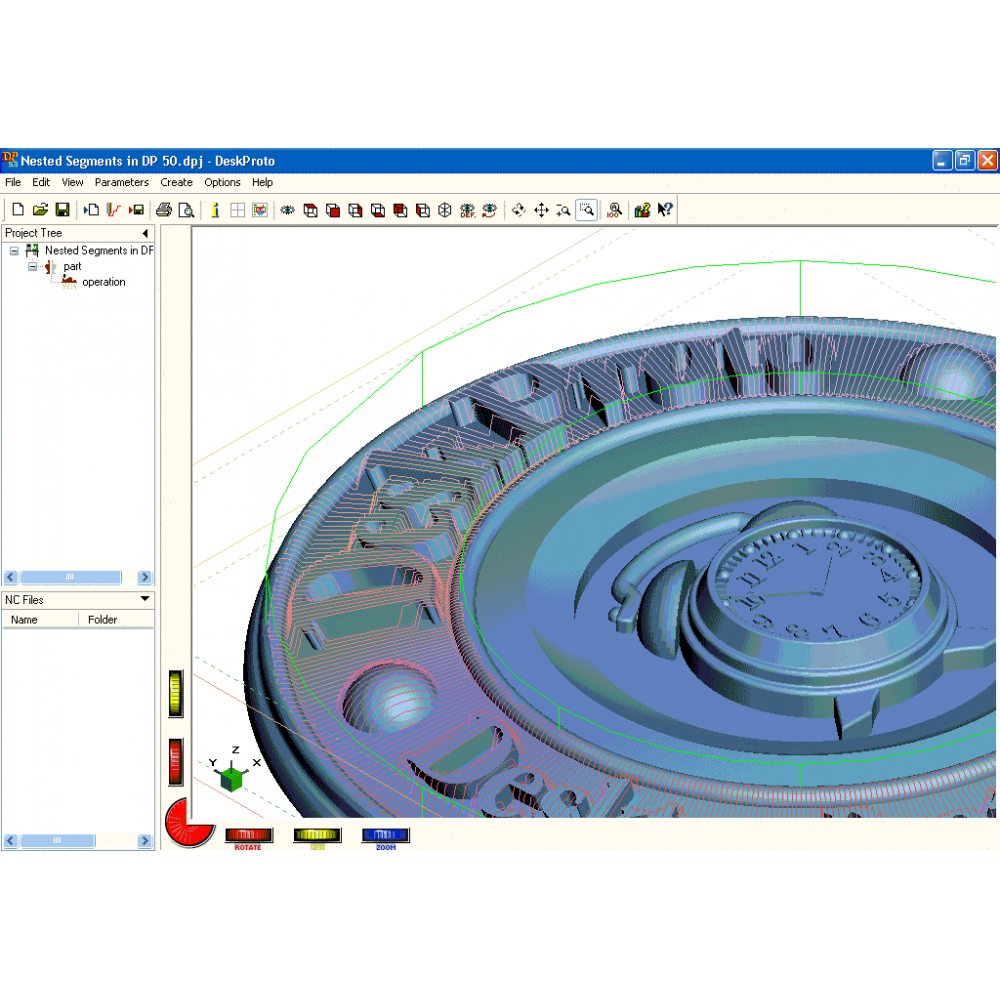

La création du parcours outil est alors réalisée par balayage suivant l’axe X ou Y.
Les pas sur chacun des axes et la profondeur maximum de chaque passe en Z sont choisis par l’opérateur.
Les fraises peuvent être cylindriques ou sphériques. Le parcours outil est visualisé et le programme d’usinage est automatiquement généré en fonction du post processeur choisi.

EN MODE 4 AXES

Des post processeurs sont disponibles pour la plupart des machines : Num, Fanuc, Heidenhain, Roland, CAM3, Isel, CharlyRobot, Datron …
Le système inclut le logiciel de téléchargement à partir du port série ou parallèle.

Spécificités techniques

DeskProto Entry Edition

La version Lowcost

DeskProto Entry Edition offre toutes les options présentes dans l'édition gratuite, avec quelques ajouts importants :

• Plusieurs pièces dans un projet
• Opérations multiples sur une même pièce

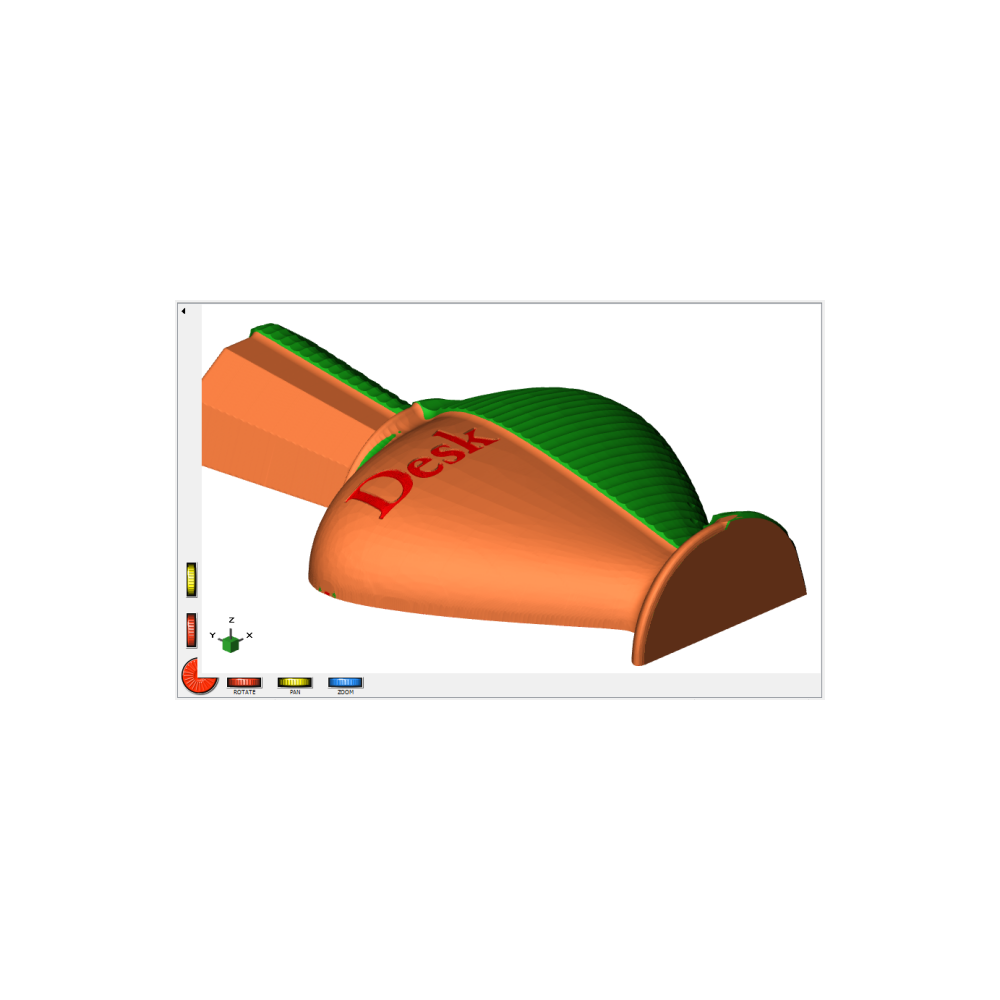

• Ebauche (épaisseurs et dégrossissage ou surépaisseur) pour les trois types de parcours.

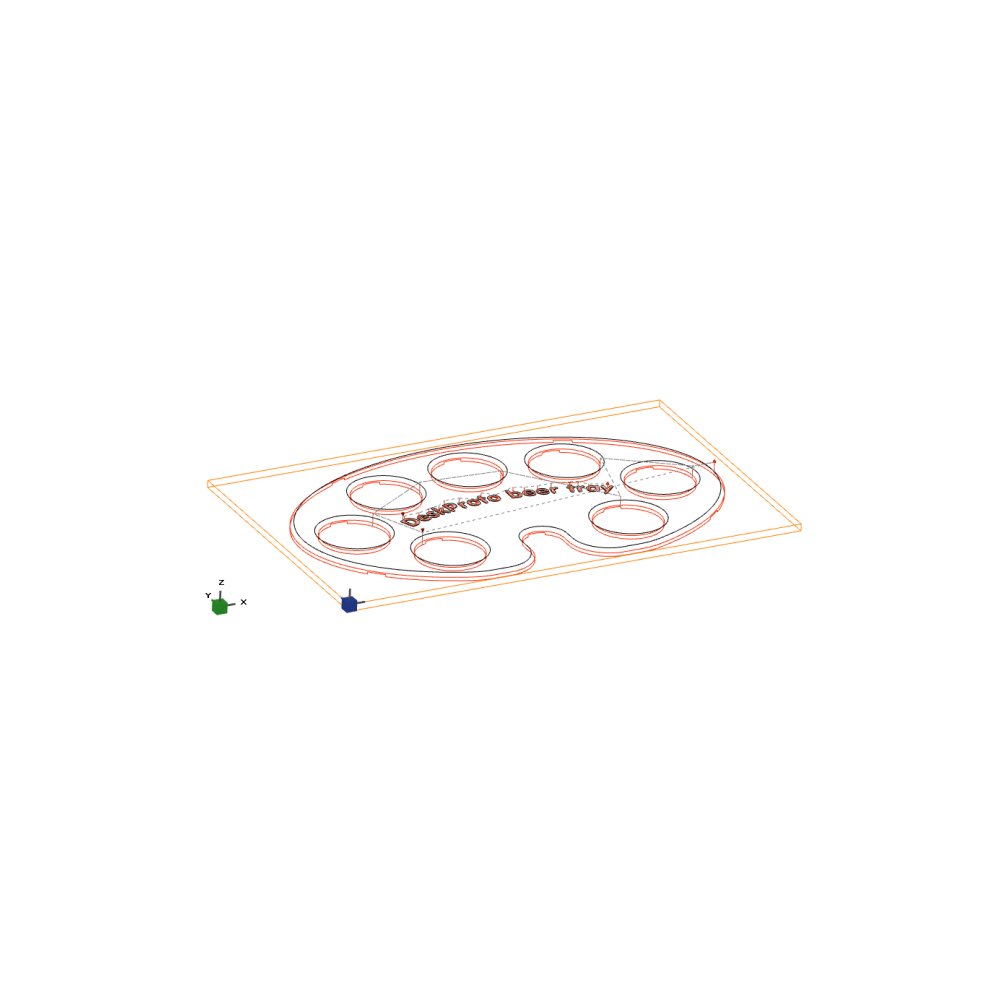

• Empoche et perçage pour l'usinage de vecteurs.

DeskProto Expert Edition

Toutes les options pour les travaux sur 3 axes

DeskProto Expert Edition offre une multitude d'options pour l'usinage CNC.
Dans l'édition Expert, toutes les options de DeskProto sont disponibles, à l'exception des axes de rotation. Le résultat est un programme de FAO qui vous permet de produire les modèles les plus complexes.

Quelques fonctionnalités que l’édition Expert vous offre:

• Deux interfaces utilisateur différentes: les assistants pour démarrer et les dialogues pour exploiter toutes les options
• Calculs extrêmement rapides, même pour des géométries complexes
• De gros fichiers STL sont possibles: 500 Mo ne posent aucun problème, pour la version 64 bits même plusieurs Go

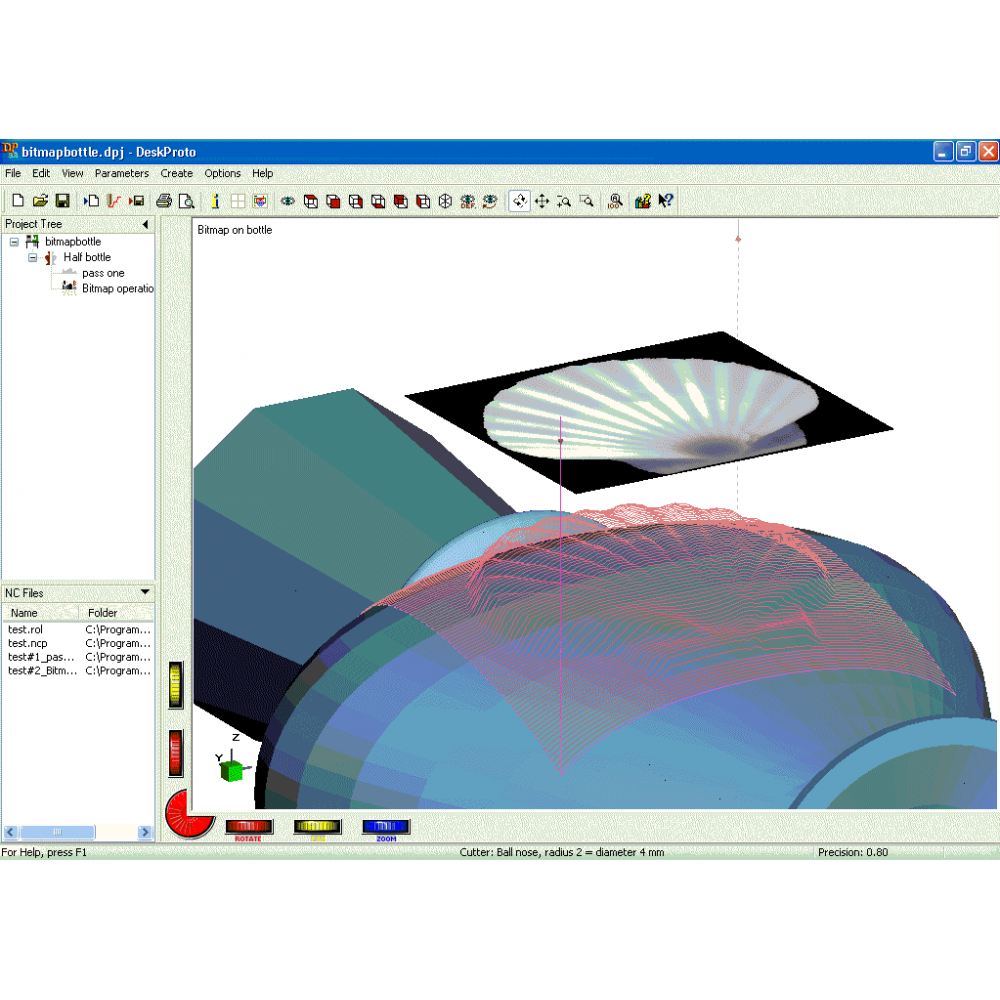

• Usinage 3D, usinage 2D simple et usinage bitmap dans un seul programme
• La possibilité d'ajouter librement des cutters, des machines et des post-processeurs
• Une interface utilisateur très intuitive.

DeskProto Multi-Axis Edition

L'édition phare

Offre toutes les options Expert, plus l'usinage à quatre axes et cinq axes.
Dans l'édition Multi-Axis, toutes les options de DeskProto sont disponibles. Le résultat est un programme de FAO qui vous permet de produire les modèles les plus complexes.

Les fonctionnalités supplémentaires offertes par DeskProto Multi-Axis :

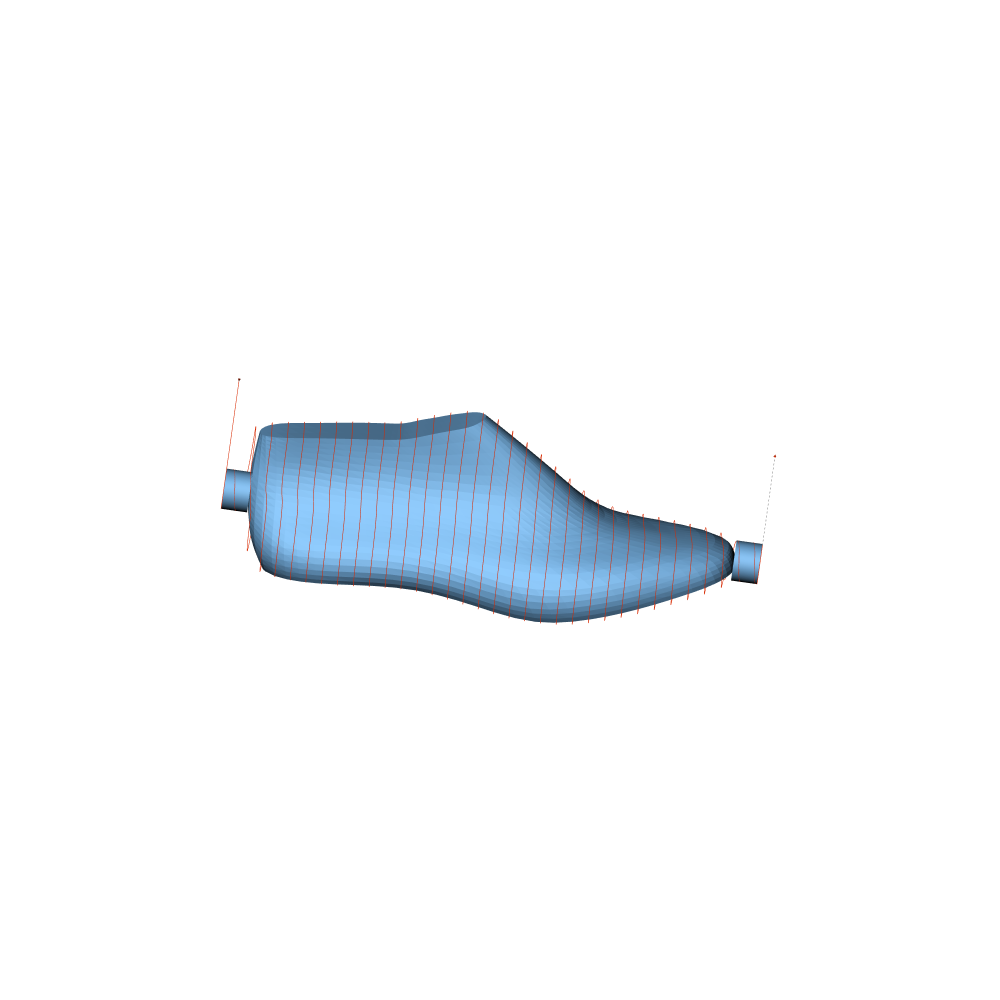

• Usinage continu de l'axe de rotation: pendant l'usinage, la pièce est pivotée par le quatrième axe
• Usinage par axe de rotation indexé: le quatrième axe est utilisé pour usiner la pièce de plusieurs côtés
• Usinage à cinq axes (indexé): le modèle peut être usiné de presque tous les côtés
